WSWK -5 Микроконтроллер времени и температуры

Таможня № : 9032100000

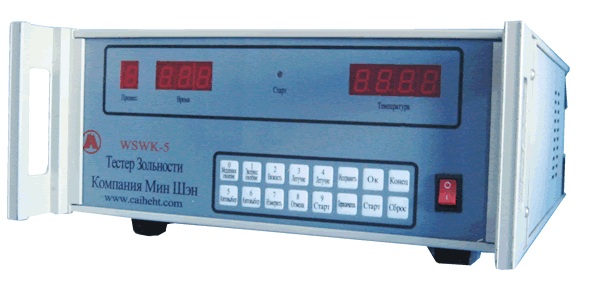

WSWK -5 микроконтроллер времени и температуры, специально используется для контроля нагрева и времени в муфельной печи во время тестирования угля. Может использоваться в комплекте с муфельными печами различных моделей.

В данном приборе используется одночипный операционный центр, для ввода используется сенсорная клавиатура, с помощью прибора, можно строго в соответствии со стандартами КНР осуществлять контроль температуры и времени во время медленного озоления, экспресс озоления, анализа на летучие и показатель Кулона.

Прибор обладает высокой точностью измерения, надежными техническими характеристиками, удобен в управлении, имеет высший уровень автоматизированности, широко используется в угольной, металлургической, нефтяной, химической промышленности и электроэнергетике, в научно-исследовательских учреждениях.

Технические особенности :

1. Способ контроля: ядро прибора – одночипный компьютер, который автоматически регулирует температуру тестирования, автоматически запускает контроль кремнеупраляемого напряжения нагрева.

2. Диапазон измерения: 0-1200℃. разрешающая способность 1℃. в комплекте с K термопарой.

3. Диапазон времени: 0-999 min автоматическая дифференциация.

4. Погрешность измерения: менее ± 3 ℃.

5. Погрешность определения времени: менее 6 s /24 h

6 .Напряжение источника питания:220 V ±10%,50 Hz

7. Мощность загрузки : мах 5 KW

8. Расход мощности прибора: 10 W

9. Размеры прибора:305×120×390 mm

10. Среда использования:0 - 40℃. сравнительная влажность <80%

11. Непрерывное время работы:24 h

Задняя рабочая панель и инструкция по монтажу

1•  используемый источник питания должен иметь достаточно толстый провод, внешнее соединение – предохранитель 20 А.

2•  Установка прибора должна благоприятствовать рассеиванию теплоты.

3•  Нужно устанавливать подальше от электромагнитного, создающего помехи оборудования.

4•  В соответствие с указателями на задней рабочей панели подсоединить провод источника питания, провод печи, термопару.

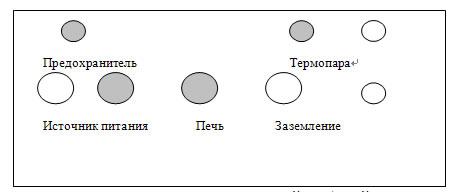

Схема 1 : Пояснительная схема задней рабочей панели

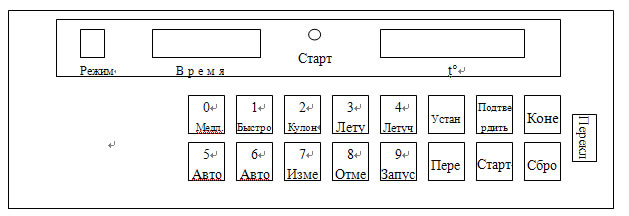

Пояснение к передней рабочей панели :

(1) Отображение

8 характронов составляют 3 окна дисплея. Первое окно отображает порядковый номер, в нем 1 характрон,второе окно отображает время, разрешение автоматически дифференцируется, перед точкой минуты, за точкой 10 s ,в нем 3 характрона. Третье окно отображает температуру, разрешение 1 c , в нем 4 характрона. 1 люминесцентная трубка отображает

рабочее состояние, если она горит, то выбранный режим работает, прибор находится в режиме тестирования (см. пояснительный чертеж 2).

(2) Клавиатура

16 клавиш. Разделены на 10 цифровых / функциональных клавиш. 5функциональных клавиш и одна клавиша сброса. Цифровые/функциональные клавиши, в режиме установки – цифровые, в других режимах - функциональные.

[0/Медленное озоление]: При выборе опций, используется для выбора медленного озоления.

[1/Экспресс-озоление]: При выборе опций используется для выбора экспресс-золения.

[2/Вязкость]: При выборе опций используется для выбора анализа вязкости.

[3/Летучие]: При выборе опций используется для выбора анализа на летучие при 900℃ .

[4Летучие]: При выборе опций используется для выбора анализа на летучие при 850℃ .

[5/Автовыбор]: Автоматический анализ при заданной температуре.

[6/Автовыбор]: Автоматический анализ при заданной температуре. [7/Измерить] : Только для измерения температуры

[8/Отмена]: Отменить анализ, начатый нажатием клавиши

[9/Запуск]: Используется для запуска предварительного нагрева образцов при экспресс-озолении, анализе на вязкость, летучие.

[ Старт ]: Переход из режима выбора опций в режим анализа, начало работы всех программ.

[ Конец ]: Соответствует клавише Старт, возвращение из режима анализа в режим выбора опций.

[ Переключить ]: В режиме установки сменить окно установки. В режиме установки можно проводить посекундную проверку протекания процесса и ток нагрева. В окошке времени отображается протекание процесса, в окошке температуры отображается текущий ток нагрева.

[ Установка ]: Переход из режима выбора опций в режим установки, можно исправить параметры.

[ Ок / Выкл. звук ] В режиме установки, при нажатии этой клавиши, можно ввести новые параметры, все заданные параметры сохраняются после отключения электроэнергии. В режиме анализа можно отключить сигнал-подсказку.

[ Сброс ]: Обычно эта клавиша не используется, нажать эту клавишу, если произошел сбой.

Пояснение к эксплуатации:

......

предупредительный сигнал. Пояснение :

Отображение Пояснение

Err 1 Неправильное подсоединение термопары

Err 2 Термопара разомкнута

Err 3 3 min /6 min погрешность температуры

Err 4 Поломка проволоки нагрева

Err 5 Поломка тиристора

Приложение 1 Пояснение к неполадкам

Err 1 : Прибор выдает сигнал о низкой температуре. Возможные причины - неправильное подсоединение термопары, сильные помехи в подсоединении термопары либо сильные помехи в приборе. Можно перезагрузить либо выключить электричество и проверить.

Err 2 : Прибор выдает сигнал о высокой температуре. Возможно, не подсоединена термопара либо плохо подсоединена.

Err 3 : При анализе на летучие, 3 min погрешность температуры, либо при анализе на показатель Кулона, 6 min погрешность температуры. Можно нажатием клавиши Выкл. звук отключить сигнал.

Err 4 : Означает, что слишком большой импульс, слишком маленький ток либо он вообще отсутствует, возможно сломалась проволока нагрева, плохое подсоединение, разомкнут либо сломан тиристор.

Err 5 : Означает, что не запущен одночипный компьютер либо запущен слишком слабый импульс, слишком высокий ток, возможно, сломан тиристор либо в нем произошло замыкание.
