路面參數多媒體分析處理系統(停產)

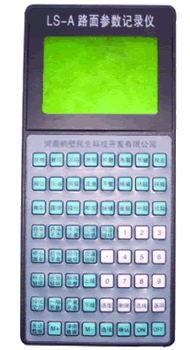

路面參數多媒體分析處理系統是由路面參數記錄儀及軟件、微機組成，是對公路養護質量進行評定的自動分析處理設備。 路面參數數記錄儀技術指標： 記錄儀外型美觀、結構緊湊、攜帶方便，操作簡單、按鍵手感好、使用方法容易掌握。整體尺寸為82mm×83mm×29mm，重量不超過355g。 記錄儀可對省、市、縣三種路面（瀝青、水泥、砂石）的各種病害進行單項記錄，可記錄四條線路，且線路總公里數達到40公里。 記錄儀具有自動休眠功能。 記錄儀在使用交流電時可以自動給電池充電。 記錄儀使用說明 一 . 顯示屏各部分功能說明，按圖二所示說明如下： • 號區：表示多可記錄四條線路 • 號區：表示顯示的是當前第幾線路（多可變換 4 條線） • 號區：以漢字形式顯示路面種類 ( 如瀝青或水泥 ) • 號區：顯示路線代碼。 G( 國道 ) ， S( 省道 ) ， X( 縣道 ) • 號區：路線編號，以數字形式鍵入（如： 107 ） . • 號區： 39 種路面參數名稱，直接鍵入轉換（后附鍵盤示意圖）。 • 號區：路面參數代數和（累加值∑） , 由數字鍵入。 • 號區：道班代碼（數字表示） • 號區：年 . 月 . 日。 • 鍵盤各鍵功能 • ON 鍵：電源開通鍵，按下此鍵，本機電源接通。 • OFF 鍵：電源關閉鍵，按下此鍵本機電源關閉。本機可以自動關閉電源，三分鐘內無按鍵操作，電源自動關閉。 • 藍色鍵為病害類型鍵：共 39 個，按下其中任一鍵，屏幕上將顯示相應的病害名稱，以及當前路段該類病害的累加值。隨后可輸入新發現的該類病害的數值，并用“ M+'' 鍵將新的病害值加到累計值中，也可用‘‘ M-‘' 將有錯誤的病害值從累加值中減去。 • 白色鍵為數字與小數點鍵：用于輸入病害數值。 • 上段鍵：用于變換當前路段范圍或修改路面參數。按下此鍵后，當前路段范圍上移 100 米（數字減少） • 下段鍵：用于變換當前路段范圍或修改路面各項參數。按下此鍵后，當前路段范圍下移 100 米（數字增加 0 ） • 選項：用于改變系統參數。此鍵為一選擇鍵，修改參數時按下該鍵，屏幕上下方的年度變?yōu)閯討B(tài)黑色，這說明已經選擇了該項，此時可用數字鍵或選型鍵修改相應的系統參數，修改完畢后按“確認”鍵，新的系統參數將被保存以取代舊的參數，下一項系統參數將自動變?yōu)閯討B(tài)黑，可繼續修改相應參數。 若不需修改某項的參數，可按“上段”或“下段”鍵下一項系統參數將選中 對應的顯示變?yōu)閯討B(tài)黑顯示，原來的系統參數將保持不變。所有的系統參數選擇一遍后，將回到輸入病害數值的狀態 在修改系統參數中途如不需要修改其他參數，可直接按“返回”鍵，回到輸如病害數值的狀態。 8. 選型鍵：當需要修改路面類型與公路權屬（即國道、省道、縣道）參數時， 先利用“選項”鍵使該項參數變?yōu)閯討B(tài)黑（也就是選中該參數），后按動此鍵， 將改變路面的類型與公路權屬（即國道、省道。縣道）的類型。路面類型分三 類：瀝青路面、混凝土路面、沙石路面；公路權屬也分三類 G( 代表國道 ) 、 S ( 代表省道 ) 、 X( 代表縣道 ) 。 注：在每項參數修改完后須按“確認”鍵。 9. 選線鍵：用于選擇當前線路，在多條線路間來回切換。本機多能記錄 4 條 線路， 4 條線路的長度之和，不能超過 41 公里 • M+ 鍵：用于累加病害數值。 • M- 鍵：從累加值中減去當前輸入的病害數值。 • 刪除鍵：用于刪除輸入的錯誤數字，以便改正。 • 返回鍵：在按下選項、發送數據鍵后，若按下返回鍵，則放棄上述的操作，返回輸入病害數值狀態。 • 發送數據鍵；用于向上位機發送數據。按下此鍵后，屏幕顯示：發送數據！確認？，此時：若按確認鍵，則屏幕顯示：正在發送數據！并開始將存儲器中的數據往系統微機發送數據過程中，屏幕右下方的數字不斷變化，數字停止變化表示數據接收完畢。全部數據發送完畢后，自動返回輸入病害數值的狀態。若屏幕下方的數字較長時間停止不變或沒有數字出現，說明傳輸數據的過程發生故障，此時可按 OFF 鍵關機，再按 ON 鍵開機，即可返回輸入病害數值的狀態（在數據的錄入過程中的數據不會丟失。檢查排除故障后可再次發送數據。若按返回鍵，則直接返回輸入病害數值的狀態。 注意事項 • 開機后，光標停在屏幕左下角，表明當前的工作狀態在輸入病害數值狀態。未按數字鍵時，可按病害類型鍵選擇病害類型： 按下數字鍵后，在按 M+ 或 M- 鍵之前，無法轉換病害類型，這就要求：先選這好病害類型，再輸入病害數值。 • 因本機可記錄多條線路的路面狀態，而每條線路的權屬、公路代號、路面類型、起始樁號、終止樁號均不相同，所以在改動了線路總數的數值后，每條線路的上述各參數要進行重新修改和輸入，否則數據將不能正常接收。 • 當電池組電量充足后，應及時把交流充電設備拔下，否則會對電池組造成損壞而不能正常使用。 注：在操作員使用記錄儀前請先仔細閱讀使用說明。 |
|||
 |
 |
