JX-2型結渣性測定儀

JX-2型結渣性測定儀是根據國家標準《煤的結渣性測定方法》（GB/T1572-2001）規定的技術要求研制成的儀器。主要用以測定煤在氣化或燃燒過程中結渣的難易程度。廣泛應用于煤炭、冶金、電力等部門化驗室，特別是以煤為燃料的單位，如有鍋爐單位，能事先測定結渣性，以便指導現場選配煤種，防止結渣。

結渣性測定儀工作原理

將煤制成粒度為 3 -6mm 的試樣，裝入儀器的氣化室內，用同樣粒度的木炭引燃，在一定的鼓風強度下，使其氣化或燃燒，待試樣燃盡后，停止鼓風，冷卻后取出炭渣稱重，再經過 6mm 篩孔的振篩，計算出大于 6mm 的炭渣重占炭渣的百分數即為結渣率，以此評價煤的結渣性。

結渣性測定儀技術指標

1 、應配合鼓風機：風量≥ 12m³ /h 風壓≥500mmH₂O ；

2 、煤樣粒度： 3 -6mm

3 、裝樣量 400cm ³

4、外形尺寸：650×400×1350（mm）

5、重量：45kg

煤的結渣性測定方法

試樣的制備：

1.按 GB/T 474 的規定，制備粒度3 ～ 6mm 空氣干燥試樣 4kg 左右。
2. 揮發分焦渣特征小于或等于 3 的煤樣以及焦炭不需要經過破粘處理。
3. 揮發分焦渣特征大于 3 的煤樣，按下列方法進行破粘處理。
將馬弗爐預先升溫到 300℃ 。量取煤樣800cm³（同一強度重復測定用樣量），放入鐵盤內，扒平，使其厚度不超過 150mm 。打開爐門，迅速將鐵盤放入爐內，立即關閉爐門。待爐溫回升到 300℃ 以后，恒溫 30min 。然后將溫度調到 350℃ ，并在此溫度下加熱到揮發物逸完為止。打開爐門，取出鐵盤，趁熱用鐵絲鉤攪松煤樣，并倒在振篩機上過篩。遇有大于 6mm 的焦塊時，輕輕壓碎，使其全部通過 6mm 篩子。取 3 ～ 6mm 粒度煤樣備用。

實驗方法及步驟：

每個試樣均在 0.1 、 0.2 和 0.3m /s 三種鼓風強度下分別進行重復測定，對應于 0.1 、 0.2 、 0 .3m /s 流速的空氣流量分別為 2 、 4 、 6( m³ /h ）。

1. 進行測定時，第一次取 400g 試樣，并稱量（稱準到 0.01g ）。其后測定用的試樣質量與第一次相同。 2.將稱量后的試樣倒入氣化套內，扒平，放好墊圈裝在空氣室和煙氣室之間，用鎖緊螺筒固緊。
3.稱取約 15g 木炭，放在帶孔鐵鏟內，在電爐上加熱至灼紅。
4.開動鼓風機、調節空氣針形閥，使空氣流量不超過 2cm³ /h 。再將鐵漏斗放在儀器頂蓋位置處，把灼紅的木炭倒在試樣表面上，扒平。取下鐵漏斗，擰緊頂蓋，再仔細調節空氣流量，使其達到規定值。在鼓風強度為 0.2 和 0.3m/s 進行測定時，應先使風量在 2cm³/h 下保持 3分鐘，然后再調節到規定值。
5.在測定過程中，隨時觀察空氣流量是否偏離規定值，并及時調節，記錄料層最大阻力。
6.從觀察孔觀察到試樣燃盡后，關閉鼓風機，記錄反應時間。
7.冷卻后取出全部灰渣，稱其質量。
8.將 6mm 篩子和篩底疊放在振篩機上，然后把稱量后的灰渣移到 6mm 篩子內，蓋好篩蓋。
9.開動往復式振篩機，振動30秒，然后稱出粒度大于 6mm 渣塊的質量。

結果計算：

式中： Clin- 結渣率， % ； G 1 - 粒度大于 6mm 渣塊的質量，g ；G- 總灰渣質量 g 。
計算 2 次重復測定的平均值。修約到小數點后一位。

或者點擊這里用結渣計算器計算

在結渣性強度區域圖上，以鼓風強度 0.1 、 0.2 和 0.3m/s 的平均結渣率繪制結渣性曲線。

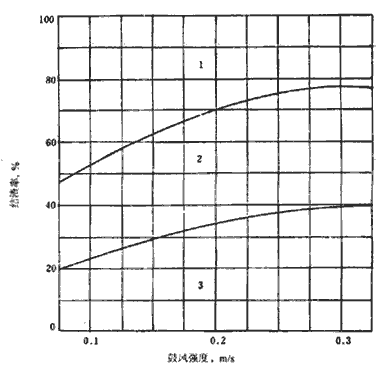

結渣實驗曲線圖

1- 強結渣區； 2- 中等結渣區； 3- 弱結渣區

測定的允許差（精密度）

每一試樣按 0.1 、 0.2 、 0 .3m /s 3 種鼓風強度作重復性測定， 2 次重復測定結果的差值不得超過 5.0% （絕對值）。

結渣性測定儀注意事項及備件

1 、煙氣室、空氣室及排煙管路應定期清理。

2 、不經常使用時要注意防銹。

3 、氣化室為易損件，本儀器不附備用件。

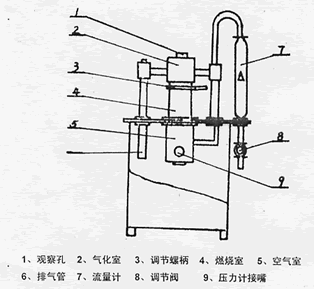

JX-2型結渣性測定儀示意圖

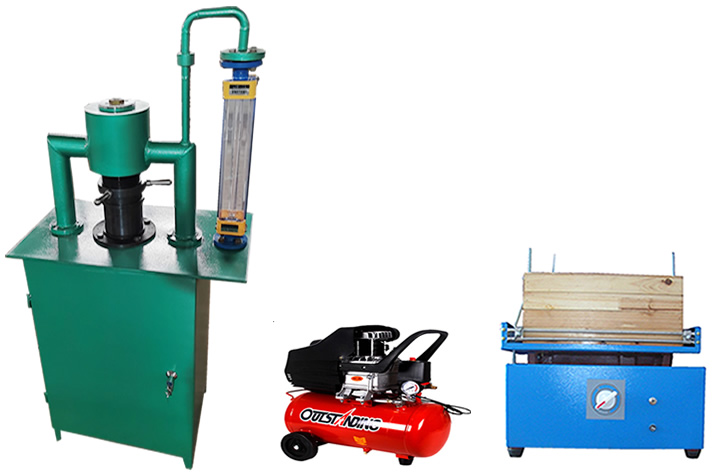

結渣性測定儀裝箱配置清單：

.結渣性測定儀主機	1臺	高壓氣泵	1臺	帶孔鐵鏟	1個
鐵盤	1個	鐵漏斗	1個	頂蓋扳手	1個
鼓風導管	1個	板式毛刷	1個	往復式振篩機	1臺

結渣性測定儀現場短視頻產品展示

現場照片：

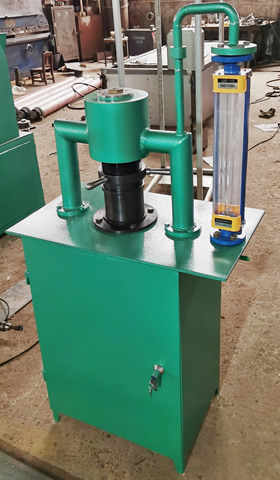

結渣測定儀現場照片
